980

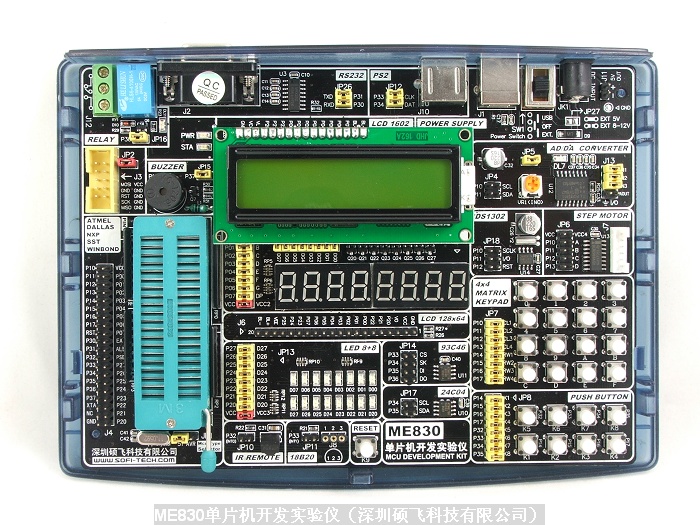

一款具有“实验仪、编程器、仿真器、ISP下载线”四功能合一的单片机开发实验系统。相比广受欢迎的产品ME300B/ME500B,ME830在技术上取得多项创新:ME830摒弃了具有多项缺陷的SST公版仿真方案,集成了硕飞科技新开发的真正USB2.0接口ICE52专业仿真器和编程器,配合专用的POD52仿真头,仿真时不占用任何用户资源,支持全系列标准8051芯片仿真。系统支持目前大多数主流51系列单片机的烧写和实验,同时也兼容AVR系列单片机的烧写和实验。ME830内置有丰富的实验硬件资源,可使用户快速掌握单片机原理及其实用接口技术。

    ME830既适合初学者学习51,AVR单片机的需求;同时ME830专业的编程功能、高性能的仿真功能和ISP下载功能也真正适合单片机工程师开发产品使用。

一、功能特点:
-------------------------------------------------------------------------------
1. 独家内置USB2.0专业仿真器/编程器ICE52

    单片机仿真器是在产品开发阶段用来替代单片机进行软硬件调试的非常有效的开发工具。使用单片机仿真器可以对单片机程序进行单步、断点、全速等手段的调试,在集成开发环境中检查程序运行中单片机RAM、寄存器内容的变化,观察程序的运行情况。与此同时可以对硬件电路进行实时的调试。使用单片机仿真器可以迅速发现和排除程序中的错误,从而大大缩短单片机开发的周期。
    ME800系列单片机开发实验仪集成了硕飞科技新研制的USB2.0接口的仿真/编程器ICE52,能够在目前专业KEIL开发环境下使用,在仿真过程中不占用用户的任何资源,特别是不占用IO端口,以及串口和定时器等重要资源。
仿真器搭配独立的POD52仿真适配头,不仅可以仿真标准8051/8052单片机的所有功能, 还可以仿真部分单片机的增强型功能。该仿真适配头采用CPU直接置入的方式,将仿真的CPU频率提高到其极限,并且稳定可靠。

仿真器功能特点
·USB2.0接口(真正的USB接口,非USB转串口)增强型仿真器
·集成编程下载功能, 国内首创烧写功能嵌入keil,在Keil中实现下载编程操作
·可仿真ATMEL, WINBOND, DALLAS, INTEL, SST, PHILIPS等所有兼容51与52单片机

·不占用用户资源, 完全真实单片机所有端口特性

·快速代码下载,极速单步操作
·全新开发的Keil仿真接口驱动,与开发环境完美接合

·支持软件复位操作, 无需手动复位硬件, 即可进行连续代码下载与仿真操作
·支持脱机运行
·微型置入式仿真适配头(POD52),彻底避免传统仿真排线带来的多种不稳定因素
·支持标准的仿真操作,如全速,单步,跨步运行,断点的设置/禁用/取消,寄存器与变量查看
·支持运行中暂停(夭折)功能
·可仿真双DPTR, PCA, ALE禁用, SPI接口, 片内768字节扩展RAM等增强型51单片机资源
·高达63K的代码仿真空间, 支持外部64K扩展RAM仿真



编程器功能特点
·国内首创烧写功能直接嵌入Keil,可以非常方便的在Keil中直接进行烧写操作,当程序编译完成后,仅需要点击一下KEIL功能栏的FLASH DOWNLOAD按钮,即可将代码快速下载到单片机中
·拥有完全自主知识产权的编程控制软件MEFlash,具有中英文双语切换功能,操作功能和专业编程器完全一致
·支持烧写的器件多:ME830可以直接支持多家主流公司(如ATMEL,Winbond,NXP(Philips),SST,SALLAS)的51系列单片机的烧写。点击查看器件列表...

    提示:ME830/ME850是目前唯一一款集成有USB2.0接口的专业仿真器的单片机开发实验仪,光仿真器的价值就在400元以上,性能可媲美1000元以上的专业级仿真器。目前所见到的其他51系列开发板全部采用SST公版仿真方案,即直接使用一片价值10多元的SST单片机(SST89E516RD)配合keil软件来调试,具有本质的缺陷:如占用串口、定时器和2字节堆栈,单步速度缓慢,对于真正开发产品没有太大价值。



2. 板载ISP下载功能
    所谓ISP,即(In-System Programming)在系统可编程,指电路板上的空白器件可以编程写入终用户代码, 而不需要从电路板上取下器件,已经编程的器件也可以用ISP方式擦除或再编程。此功能无论是对于实验学习还是产品调试都是非常的方便,特别是重新烧写电路板上的贴片芯片,ISP目前是不二之选。

ME830上预留有ISP下载接口,可以通过配套的ISP下载线连接到用户目标板,对目标板上的CPU实现ISP下载,为大家开发和调试产品提供极大的便利。可支持ATMEL AT89S/AT89LS,AVR系列单片机!


3. 可以支持编程和实验开发的芯片全(51/AVR系列)
·可以直接支持多家主流公司(如ATMEL,Winbond,NXP(Philips),SST,SALLAS)的51系列单片机的烧写和实验
·可以完美支持AVR芯片如ATmega8515的烧写和实验。用户也可以自制其它AVR系列单片机的小系统,利用ME830的ISP下载功以及全开放的实验模块进行其它AVR单片机的实验,如ATmega16,Atmega128等

点击查看器件列表...


4. 丰富的板载硬件资源,全开放式模块化设计
    ME830集成有强大的硬件资源,并采用灵活的硬件资源搭配方案,各功能模块各自独立,既可简单地使用短路帽进行默认的资源连接(方便初学者直接使用),也可以取下短路帽后采用杜邦线连接单片机的任意I/O口线,轻松搭建自己的电路。这种独特的设计集方便快捷与灵活多变于一体,既解决了只能使用固定线路的局限,也避免了只能用排线连接的烦琐,过多的排线可能会阻碍观察和操作板上的硬件资源。

具有以下硬件资源和外设接口
·16 路LED(8+8贴片高亮LED)
·8位LED数码管
·1602LCD接口(16x2字符型液晶实验)
·12864LCD接口(128x64 图形液晶实验)
·1路DS18B20接口(单总线数字温度传感器实验)
·PS/2键盘接口(连接PC键盘进行单片机与键盘的通讯实验)
·4*4矩阵键盘
·8个直接按键
·DS1302 SPI串行实时时钟
·AT24C04(I2C EEPROM)
·AT93C46(Microwire EEPROM
·PCF8591(I2C接口的8位模数/数模转换器,4路ADC,1路DAC)
·板载步进电机驱动电路(步进电机选配)
·1路继电器
·1个交流蜂鸣器
·红外遥控接收头(配定做专用遥控器一个)
·MAX232 串行口转换接口电路
·40Pin外扩接口(引出CPU信号到外部电路,可以通过此接口扩展其他任意实验)
·5V电源输出接口
·ISP下载/仿真接口


5. 提供完善的实验例程

由本公司资深工程师花费数月精心编写,并提供论坛技术支持,全程指导您学习过程中遇到的各种问题:
·51部分:每个例子均采用汇编和C语言两种方式编写
·AVR部分:提供C语言例程,编译软件:WINAVR-20080610
·所有程序均配有流程图和详细的中文注释
ME830的第一个简单的流水灯程序说明、流程图、源程序(查看)

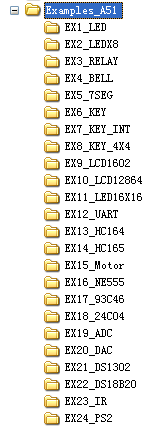

ME830/ME850实验例程截图

A51(51汇编程序)

C51(51 C语言程序)

注:ME830无 EX11,EX13,EX14,EX16 例程



6. 灵活的双路供电方式
    通过开关在USB与外接电源适配器之间进行选择切换。板载5V电源稳压器,允许输入电压在8V~12V之间。


7. 高灵敏过载短路保护功能
    板载高灵敏度过流/短路保护检测及智能控制功能,如果用户不慎将芯片放反或者接错了线路,系统会自动切断电源,并通过LED闪烁进行指示,有效地保证了开发板和用户的供电系统不受损坏(很多台式电脑或笔记本电脑为了省成本没有加USB过流保护电路,有可能会因外设短路而损坏USB口)。


8. 专业的编程控制软件
    ME830不但可以直接在keil中直接实现烧写功能,还拥有完全自主知识产权的编程控制软件MEFlash,具有中英文双语切换功能,操作功能和专业编程器完全一致。

MEFlash软件具有如下特点:
·友好的用户界面
·中文/英文双语支持,可自由随时切换
·编程操作完善,包含擦除,查空,校验,编程(写入),读取,读写熔丝位,加密等等
·自动编程操作支持,一步完成多项操作,操作内容可自行设置
·友好的器件配置方式
·器件信息查询,如器件容量,放置或ISP连接方式等
·编程操作声音提示功能
·自动检测文件修改并自动重新加载,免去开发阶段需要反复加载代码的麻烦
·支持跳过无效的冗余数据,成倍加快烧写速度
·可选的编程区域设置(对于有多个存储区的芯片)
·完善的缓冲编辑功能,支持键盘输入修改,支持复制/填充以及逻辑运算
·近器件列表,可快速更改当前的器件为近使用过的型号
·近文件列表,可快速加载曾经加载过的文件
·芯片烧写计数功能,自动统计烧写成功与失败的数量
·中文联机帮助
·极低的计算机配置要求,支持Win2000/2003/NT/XP以及新的Vista操作系统



MEFlash软件界面:





支持器件列表:

厂商数量 5
器件数量 52
更新时间 2008-10-22 16:50:17

ATMEL [MCU/MPU]
AT89LS53 AT89LS53@ISP AT89LS8252 AT89LS8252@ISP
AT89S51 AT89S51@ISP AT89S52 AT89S52@ISP
AT89S53 AT89S53@ISP AT89S8252 AT89S8252@ISP
ATmega8515@ISP ATmega8515 ATmega8515L@ISP ATmega8515L
ATmega88@ISP ATmega88V@ISP ATmega48@ISP ATmega48V@ISP
ATmega168@ISP ATmega168V@ISP ATmega128@ISP ATmega128L@ISP
ATmega16@ISP ATmega16L@ISP ATmega169@ISP ATmega169L@ISP
ATmega169V@ISP ATmega169P@ISP ATmega169PV@ISP ATmega32@ISP
ATmega32L@ISP ATmega64@ISP ATmega64L@ISP ATmega8@ISP
ATmega8L@ISP ATmega8535@ISP ATmega8535L@ISP

DALLAS [MCU/MPU]
DS89C430 DS89C450 DS89C440

NXP(PHILIPS) [MCU/MPU]
P89V51RD2 P89V51RB2 P89V51RC2

SST [MCU/MPU]
SST89E52RD SST89E54RD SST89E58RD SST89E516RD
SST89E564RD

WINBOND [MCU/MPU]
W78E58B W78E516B



注:上述列表中的器件为MeFlash软件直接支持的型号,如果使用第三方软件如STC下载软件,可以支持STC全系列单片机下载



二、产品组成
-------------------------------------------------------------------
普通配置如下:

名 称

数量

说 明

ME830单片机开发实验仪 1台 实验仪主机
1602液晶模块 1个 用于字符液晶实验
AT89S52 1片 实验用单片机
红外遥控器 1个  红外遥控实验
 USB线 1条 仿真、下载通讯用
串口线 1条 用于串口通讯实验
ISP下载线 1条 ISP下载/仿真头连接
杜邦线 24条 扩展实验用
产品配套光盘 1张 产品驱动、软件、例程、学习资料
使用手册 1本



选配件:
12864带汉字库液晶模块
DS18B20温度传感器
NCE 5V/2A开关电源 (ME830/850可以直接使用USB供电,此电源为辅助供电用,
在ME830/850上非必须)
步进电机
